Halogen Free Conduits and Fittings

Halogen Free, Alev Yaymayan ve Düşük Duman Yoğunluklu Elektrik Tesisat Boruları ve Bağlantı Parçaları

Ensmet Elektrik 2001 yılında elektrik tesisat boruları üretmeye başlamıştır. Geçtiğimiz yıllarda dünyada ve Türkiye’de yangına ve zehirli maddelere karşı artan bilinç sonucunda talep görmeye başlayan Halogen Free ve Alev Yaymayan elektrik tesisat borularını ise 2005’ten itibaren üretmekteyiz. İzmir Atatürk Organize Sanayi Bölgesinde 5.000 m2 üstüne kurulu tesislerimizde, Oluklu (Spiral), Rijit, Kangal boru ve bağlantı elemanlarını üretiyoruz.

Ürünlerimizin TSE, GOST ve CE kalite belgeleri mevcuttur, bunlara ek olarak, üretmiş olduğumuz boruların Halogen Free ve Düşük Duman Yoğunluğu özellikleri Alman VDE Enstitüsü onaylıdır.

Üretmekte olduğumuz boruların genel özelliklerini aşağıda inceleyebilirsiniz:

  • İlgili Ortak Standard:
  • TS EN 61386-1 - Boru sistemleri - Elektrik tesisatları için-Bölüm 1:Genel özellikler
  • Rijit Boru Standardı:
  • TS EN 61386-21 - Boru sistemleri - Kablo tesisi için - bölüm 21: İlgili özellikler - Rijit boru sistemleri
  • Oluklu (Spiral) ve Kangal Boru Standardı:
  • TS EN 61386-22 - Boru sistemleri - Kablo tesisi için bölüm 22: İlgili özellikler - Esnek boru sistemleri
  • Halojen İçeriği Standartları: TS EN 50267-2-1, TS EN 50267-2-2
  • Düşük Duman Yoğunluğu Standardı: TS EN 61034-2
  • Sıkıştırma Dayanımı: 125, 320, 750 veya 1250 Newton
  • Minimum Çalışma Sıcaklığı: -15°C
  • Maksimum Çalışma Sıcaklığı: +90°C
  • Hammadde: Polipropilen (PP)

2007 yılında T.C. Şehir ve Çevrecilik Bakanlığı (eski T.C. Bayındırlık ve İskan Bakanlığı) tarafından yürürlüğe giren ‘Yapı İşleri, İnşaat, Makine ve Elektrik Tesisatı Genel Teknik Şartnamelerine Dair Tebliğ’in (Tebliğ No: YFK-2007/1) Elektrik Tesisatı Genel Şartnamesinde yazılı aşağıdaki ibare elektrik tesisatlarında Halojen İçermeyen ve Alev Yaymayan ürünlerin kullanımını zorunlu kılmıştır.

Madde 2.16
İnsanların yoğun bulunduğu, paniğin yaşanabileceği tüm yapılar ve yüksek katlı binalar, hastaneler, tiyatrolar, okullar, sinemalar gibi toplu eğitici ve eğlendirici mekânlar, alışveriş merkezleri, bilgi işlem merkezleri, tüneller, maden ocakları, fabrikalar ve bunun gibi yapı ve yerlerde, alev almaz, yangına dayanıklı ve gerekli dielektrik özelliğini sağlayan halojensiz kablo kanalları, boruları ve bağlantı elemanları kullanılacaktır.

Binaların Yangından Korunmasına Dair Yönetmeliği’nin aşağıda belirtilen 29. maddesinin 2. bendine göre ise kolay alevlenen malzemelerin inşaatta kullanılmasına müsaade edilmez.

Madde 29
(1) Yapı malzemeleri; bina ve diğer inşaat işleri de dâhil olmak üzere, bütün yapı işlerinde kalıcı olarak kullanılmak amacı ile üretilen bütün malzemeleri ifade eder.
(2) Yangına karşı güvenlik bakımından, kolay alevlenen yapı malzemelerinin inşaatta kullanılmasına müsaade edilmez. Kolay alevlenen yapı malzemeleri, ancak, bir kompozit içinde normal alevlenen malzemeye dönüştürülerek kullanılabilir.

halogen free ve alev yayan boru elektrik tesisat boruları

TSE and CE marked products are manufactured according to the EN 61386-1 (Conduit systems for cable management – Part :1 General raquirements) standard. The classification of conduits with four digit code regarding the given standard can be examined from below table

First DigitSecond DigitThird DigitFourth Digit
Compression StrengthImpact StrengthMin. Operating Temp.Max. Operating Temp
Very Light (125 N)1Very Light (0.5 Kg/100 Mm)1+5°C1+60°C
Light (320 N)2Light (1.0 Kg/100 Mm)2-5°C2+90°C
Medium (750 N)3Medium (2.0 Kg/100 Mm)315°C3+105°C
Heavy (1,250 N)4Heavy (2.00 Kg/300 Mm)
4-25°C4+120°C
Very Heavy (4,000 N)5Very Heavy (6.8 Kg/300 Mm)545°C5+150°C
+250°C
+400°C

The sample code on the left indicates that this corrugated (pliable) conduit has 320 N light compression strength, 1.0 kg/100 mm light impact strength, -15°C minimum operating temperature and +90°C maximum operating tempeture.


Dumanlar Alevlerden Daha Tehlikelidir

Smokes Are Worse Than Fire We hear news about fires which damage property, injure and kill people in our daily lives. The injuries and deaths are mostly considered to be because of flames and heat, but the biggest is the toxic smokes inhaled during the fire. Plastics like PVC have ingredients like chlorine which is one of the halogen elements. The burning of PVC during fire cusesthe chloride molecules to escape and join with the moisture and water to from hydrochloric acid. This acid which is in gas
state during the fire is inhaled by people and cause injuries and deaths. Halogen-freematerials shouldbe used in buildings like hotels, hospitals, schools, airports, etc., to prevent these deaths.

Halogen Free and Non-Self Extinguising Corrugated Pliable Conduits

Puller wire
on request

Light Type
Halogen Free
Non Self-Extinguishing

2Compression resistance 320N
2Impact resistance 1 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Do not use inside concrete
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm
Packing
m
SB16HF3201616,011,2100
SB20HF3202020,014,6100
SB25HF3202525,018,550
SB32HF3203232,024,825
SB40HF3204040,031,125
SB50HF3205050,039,525

Standard: EN 61386-22

Medium Type
Halogen Free
Non Self-Extinguishing

3Compression resistance 750N
3Impact resistance 2 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Can be used inside concrete
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
SB16HF7501616,010,8100
SB20HF7502020,014,2100
SB25HF7502525,018,250
SB32HF7503232,024,4
25
SB40HF7504040,030,725
SB50HF7505050,039,025

Standard: EN 61386-22

Very Light Type
Halogen Free
Non Self-Extinguishing

1Compression resistance 125N
2Impact resistance 1 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material NN
Do not use inside concrete.
Order Code Size
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
SB16NN1251616,011,4100
SB20NN1252020,014,8100
SB25NN1252525,018,750
SB32NN1253232,025,025
SB40NN1254040,031,325
SB50NN1255050,039,725

Standard: EN 61386-22

Halogen Free and Self-Extinguishing Corrugated Pliable Conduits

Borularımızın Halogen-Free ve Düşük Duman Yoğunluğu Özelliikleri Alman Enstitüsü Onaylıdır.

Puller wire
on request

Light Type
Halogen Free
Self-Extinguishing

2Compression resistance 320N
2Impact resistance 1 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Do not use inside concrete
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
SB16HV3201616,011,2100
SB20HV3202020,014,6100
SB25HV3202525,018,550
SB32HV3203232,024,825
SB40HV3204040,031,125
SB50HV3205050,039,525

Standard: EN 61386-22

Medium Type
Halogen Free
Self-Extinguishing

3Compression resistance 750N
3Impact resistance 2 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Can be used inside concrete
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
SB16HV7501616,010,8100
SB20HV7502020,014,2100
SB25HV7502525,018,250
SB32HV7503232,024,4
25
SB40HV7504040,030,725
SB50HV7505050,039,025

Standard: EN 61386-22

Medium Type
Halogen Free
Self-Extinguishing

3Compression resistance 750N
3Impact resistance 2 kg
4Min. operating temp. -25°C
3Max. operating temp +105°C
Raw material PA
Can be used in machines.
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
SB16PA7501616,010,8100
SB20PA7502020,014,2100
SB25PA7502525,018,250
SB32PA7503232,024,4
25
SB40PA7504040,030,725
SB50PA7505050,039,025

Standard: EN 61386-22

Corrugated Pliable Conduit Fittings

spiral boru mufu halogen free boru fiyatları

Halogen Free
Non Self-Extinguishing

Corrugated Conduit Coupling

Min. operating temp. -15°C
Max. operating temp +90°C
Raw material PE/PP
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm
Length
Ø mm

Packing
m
SM16HF1618,416,348,8100
SM20HF2022,220,255,0100
SM25HF2527,425,453,9100
SM32HF3234,832,459,9100
spiral boru mufu halogen free boru fiyatları

Halogen Free
Self-Extinguishing

Corrugated Conduit Coupling

Min. operating temp. -15°C
Max. operating temp +90°C
Raw material PE/PP
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm
Length
Ø mm

Packing
m
SM16HV1618,416,348,8100
SM20HV2022,220,255,0100
SM25HV2527,425,453,9100
SM32HV3234,832,459,9100
spiral boru rakoru halogen free boru fiyatları

Halogen Free
Self-Extinguishing

Corrugated Conduit Gland

Min. operating temp. -15°C
Max. operating temp +90°C
Raw material PE/PP
Order CodeSize
mm
 Inside
Ø mm

Packing
m
SR16HV 1616,1100
SR20HV 2020,1100
SR25HV 2525,3100
SR32HV 3232,3100

Halogen Free and Non Self-Extinguising Rigid Conduits

Pre-moulded
coupling on request

Light Type
Halogen Free
Non Self-Extinguishing

2Compression resistance 320N
2Impact resistance 1 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Conduit Length 3 m
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
RB16HF3201616,013,5102
RB20HF3202020,017,3102
RB25HF3202525,022,175
RB32HF3203232,028,951
RB40HF3204040,036,630
RB50HF3205050,046,121

Standard: EN 61386-21

Medium Type
Halogen Free
Non Self-Extinguishing

3Compression resistance 750N
4Impact resistance 2 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Conduit Length 3 m
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
RB16HF7501616,012,8102
RB20HF7502020,016,6102
RB25HF7502525,021,375
RB32HF7503232,028,051
RB40HF7504040,035,630
RB50HF7505050,045,221

Standard: EN 61386-21

Light Type
Non Self-Extinguishing

2Compression resistance 320N
2Impact resistance 1 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material NN
Conduit Length 3 m
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
RB16NN3201616,013,5102
RB20NN3202020,017,3102
RB25NN3202525,022,175
RB32NN3203232,028,951
RB40NN3204040,036,630
RB50NN3205050,046,121

Halogen Free and Self-Extinguising Rigid Conduits

Borularımızın Halogen-Free ve Düşük Duman Yoğunluğu Özelliikleri Alman Enstitüsü Onaylıdır.

Pre-moulded
coupling on request

Light Type
Halogen Free
Non Self-Extinguishing

2Compression resistance 320N
2Impact resistance 1 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Conduit Length 3 m
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
RB16HV3201616,013,5102
RB20HV3202020,017,3102
RB25HV3202525,022,175
RB32HV3203232,028,951
RB40HV3204040,036,630
RB50HV3205050,046,121

Standard: EN 61386-21

Medium Type
Halogen Free
Self-Extinguishing

3Compression resistance 750N
4Impact resistance 2 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Conduit Length 3 m
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
RB16HV7501616,012,8102
RB20HV7502020,016,6102
RB25HV7502525,021,375
RB32HV7503232,028,051
RB40HV7504040,035,630
RB50HV7505050,045,221

Standard: EN 61386-21

Heavy Type
Halogen Free
Self-Extinguishing

4Compression resistance 1250N
4Impact resistance 2 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Conduit Length 3 m
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
RB16HV12501616,012,0102
RB20HV12502020,015,6102
RB25HV12502525,020,075
RB32HV12503232,026,451
RB40HV12504040,034,030
RB50HV12505050,043,621

Standard: EN 61386-21

Rigid Conduits Fittings

rijit boru mufu halogen free boru fiyatları

Halogen Free
Non Self-Extinguishing

Rigid Conduit Coupling

Min. operating temp. -15°C
Max. operating temp. +90°C
Raw material PE/PP
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm
Length
mm

Packing
m
RM16HF1618,716,380,5100
RM16HF2022,720,278,2100
RM16HF2527,425,480,8100
RM16HF3234,832,498,7100
rijit boru mufu halogen free boru fiyatları

Halogen Free
Self-Extinguishing

Rigid Conduit Coupling

Min. operating temp. -15°C
Max. operating temp. +90°C
Raw material PE/PP
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm
Length
mm

Packing
m
RM16HV1618,716,380,5100
RM20HV2022,720,278,2100
RM25HV2527,425,480,8100
RM32HV3234,832,498,7100
halogen free 90 derece dirsek

Halogen Free
Non Self-Extinguishing

90° Bend

Min. operating temp. -15°C
Max. operating temp. +90°C
Raw material PE/PP
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm
Length
mm

Packing
m
RD16HF1618,716,3100100
RD20HF2022,220,2130100
RD25HF2528,725,416050
RD32HF3235,232,420025
halogen free 90 derece dirsek

Halogen Free
Self-Extinguishing

90° Bend

Min. operating temp. -15°C
Max. operating temp. +90°C
Raw material PE/PP
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm
Length
mm

Packing
m
RD16HV1618,716,3100100
RD20HV2022,220,2130100
RD25HV2528,725,416050
RD32HV3235,232,420025

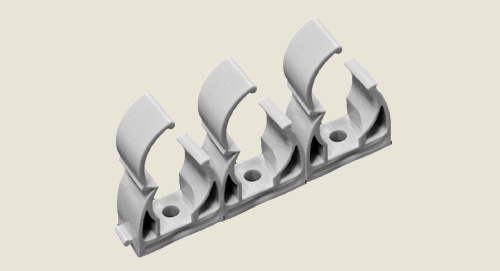

halogen free geçmeli kapaklı krose

Halogen Free
Non Self-Extinguishing

Clip Conduit Support

Min. operating temp. -15°C
Max. operating temp. +90°C
Raw material PE/PP
Order CodeSize
mm
 Inside
Ø mm

Packing
m
RG16HF1615,6100
RG20HF2019,6100
RG25HF2524,6100
RG32HF3230,0100
halogen free geçmeli kapaklı krose

Halogen Free
Self-Extinguishing

Clip Conduit Support

Min. operating temp. -15°C
Max. operating temp. +90°C
Raw material PE/PP
Order CodeSize
mm
 Inside
Ø mm

Packing
m
RG16HV1615,6100
RG20HV2019,6100
RG25HV2524,6100
RG32HV3230,0100
halogen free rijit boru rakoru halogen free boru fiyatları

Halogen Free
Self-Extinguishing

Rigit Conduit Gland

Min. operating temp. -15°C
Max. operating temp. +90°C
Raw material PA
Order CodeSize
mm
 Inside
Ø mm

Packing
m
RR16HV1616,1100
RR20HV2020,1100
RR25HV2525,3100
RR32HV3232,3100

Halogen Free and Non Self-Extinguising Flexible Conduits

Light Type
Halogen Free
Non Self-Extinguishing

2Compression resistance 320N
2Impact resistance 1 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
KB16HF3201616,013,5200
KB20HF3202020,017,3200
KB25HF3202525,022,1100
KB32HF3203232,028,9100
KB40HF3204040,036,6100
KB50HF3205050,046,1100

Standard: EN 61386-22

Medium Type
Halogen Free
Non Self-Extinguishing

3Compression resistance 750N
4Impact resistance 2 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
KB16HF7501616,012,8200
KB20HF7502020,016,6200
KB25HF7502525,021,3100
KB32HF7503232,028,0100
KB40HF7504040,035,6100
KB50HF7505050,045,2100

Standard: EN 61386-22

Light Type
Non Self-Extinguishing

2Compression resistance 320N
2Impact resistance 1 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material NN
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
KB16NN3201616,013,5200
KB20NN3202020,017,3200
KB25NN3202525,022,1100
KB32NN3203232,028,9100
KB40NN3204040,036,6100
KB50NN3205050,046,1100

Standard: EN 61386-22

Halogen Free and Self-Extinguising Flexible Conduits

Light Type
Halogen Free
Self-Extinguishing

2Compression resistance 320N
2Impact resistance 1 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
KB16HV3201616,013,5200
KB20HV3202020,017,3200
KB25HV3202525,022,1100
KB32HV3203232,028,9100
KB40HV3204040,036,6100
KB50HV3205050,046,1100

Standard: EN 61386-22

Medium Type
Halogen Free
Self-Extinguishing

3Compression resistance 750N
4Impact resistance 2 kg
3Min. operating temp. -15°C
2Max. operating temp +90°C
Raw material PE/PP
Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm

Packing
m
KB16HV7501616,012,8200
KB20HV7502020,016,6200
KB25HV7502525,021,3100
KB32HV7503232,028,0100
KB40HV7504040,035,6100
KB50HV7505050,045,2100

Standard: EN 61386-22

Accessories

halogen free boru aksesuar açılır t

Halogen Free
Self-Extinguishing

Reversible T

Min. operating temp. -15°C
Max. operating temp +90°C
Raw material PE/PP
Order CodeSize
mm
 Inside
Ø mm

Packing
m
RT16HV1616,3100
RT20HV2020,2100
RT25HV2525,450
RT32HV3232,425
halogen free boru aksesuar dübelli kroşe

Conduit Support with Expansion Plug

Order CodeSize
mm
Outside
Ø mm
Inside
Ø mm
Length
mm

Packing
m
RE16NN1619,316,380100
RE20NN2023,220,280100
RE25NN2527,425,480100
halogen free boru aksesuar ikili dubelli kroşe

Twin Conduit Support with Plug

Order CodeSize
mm
 Inside
Ø mm

Packing
m
RF20NN2020,1100
RF25NN2525,3100
halogen free boru aksesuar u dübelli kroşe

U Conduit Support with Plug

Order CodeSize
mm
 Inside
Ø mm

Packing
m
RO16NN1616,1100
RO20NN2020,1100
halogen free boru aksesuar boru bukme yayı

Pipe Bending Spring

Order CodeSize
mm

Packing
m
RXBBY1616-
RXBBY2020-
RXBBY2525-
RXBBY3232-
halogen free boru aksesuar helezon spiral

Material: PA

Helical Spiral

Order CodeSize
mm
Inside
mm
Outside
Ø mm

Packing
m
RXKTH0664,16,2010
RXKTH0886,08,0010
RXKTH10107,510,0010
RXKTH12129,012,0010
RXKTH151512,015,0010
kablo toplama spirali halogen free boru

Material: PA

Cable Gathering Spiral

Order CodeSize
mm

Packing
m
RXKTH0685
RXKTH08155
RXKTH10205
RXKTH12255
RXKTH15325
plastik susta takviyeli halogen free boru

Material: Reinforced PA

Plastic Cable Puller (Reinforced)

Order CodeLength
mt

Packing
m
RXSUPT101025
RXSUPT151520
RXSUPT202015
RXSUPT252513
RXSUPT303010
plastik susta takviyeli halogen free boru

Material: PA

Plastic Cable Puller

Order CodeLength
mt

Packing
m
RXSUP101050
RXSUP151540
RXSUP202025
RXSUP252520
RXSUP303015
çelik susta takviyeli halogen free boru fiyatları

Material: Steel

Steel Cable Puller (Reinforced)

Order CodeLength
mt

Packing
m
RXSUCT101025
RXSUCT151520
RXSUCT202015
RXSUCT252513
RXSUCT50305
dübel halogen free borular

Expansion Plug

Order CodeSize
mm

Packing
m
RU06NN61000
RU07NN71000
RU08NN81000
RU10NN10500
RU12NN12300
dübel halogen free borular

Screw

Order CodeSize
mm

Packing
m
RV06NN4x30500
RV07NN4x35500
RV08NN4x40500
RV09NN5x35200
RV10NN5x40200
RV11NN5x45200
kablo bağı halogen free borular

Cable Tie

Order CodeSize
mm

Packing
m
CT251002.5x100100
CT251502.5x150100
CT252002.5x200100
CT361503.6x150100
CT362003.6x200100
CT362503.6x250100
CT363003.6x300100
CT363703.6x370100
CT482004.8x200100
CT482504.8x250100
CT483004.8x300100
CT483804.8x380100
CT484004.8x400100
CT763007.6x300100
CT763807.6x380100
CT764507.6x450100
CT765507.6x550100
CT907509.0x750100
CT909509.0x950100
çivili kroşe halogen free boru

Nail Clip

Order CodeSize
mm

Packing
m
NC006 mm No:0100
NC017 mm No:1
100
NC028 mm No:2100
NC039 mm No:3100
NC0410 mm No:4100
NC0512 mm No:5100

Bilgisayarların kablo
dağınıklığına SON
END
of computer
cable disorder

Caterpillar

Applications
Banks
Ofiices
Houses
Whenever you need cable management
Product NameCode
mm

Packing
m
Büyük Tırtıl Big CaterpillarTTB00320 m
Küçük Tırtıl Little CaterpillarTTK00340 m
Vidalı Kroşe Tie MountTAVK00325 Ad/Pcs

Big and small caterpillar is packed with nylon bags measuring 1 meters. There are 61 pieces of caterpillar placed in the nylon bags without any space in between. When opened the length of the caterpillar is 1,5 meters. The tie mount fixes the caterpillar to anywhere you want by a screw or a cable tie.

halogen free boru tırtıl teknik çizim

Category/Tags: Halogen Free Conduits and Fittings, Corrugated Pliable Conduits, Rigid Conduits, Flexible Conduits, Accessories

Hafif Seri
Halogen Free
Alev Yayan
Light Type
Halogen Free
Non Self-Extinguishing

Need help? Chat With Us
